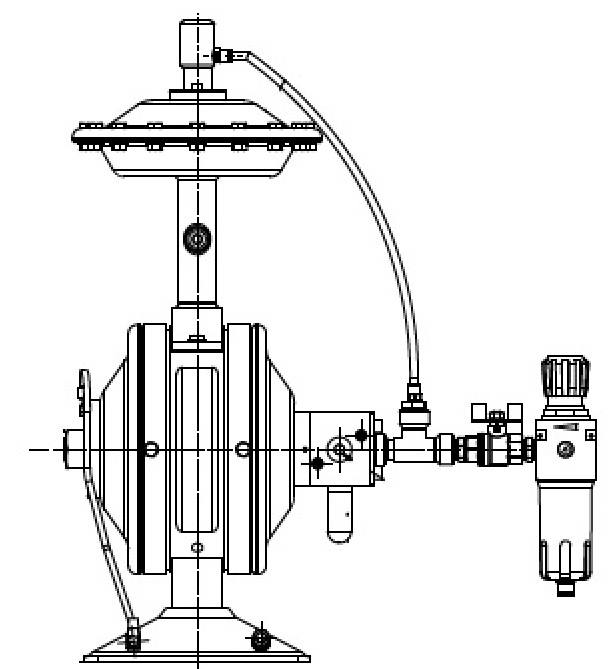

Pompe pneumatique à membranes SLIMLINE
Référence : F21HSTTHSTRI-X
Pompe pneumatique à membranes SLIMLINE
Construction en acier Hastelloy C pour les parties en contact avec le liquide
Les parties non-mouillées sont en acier inoxydable 304
Membranes en PTFE Ø 10"
Billes clapets en PTFE et avec sièges en Hastelloy C
Bague de poussée en acier Hastelloy C
Orifices Ø 1/2" Tri-Clamp (BS4825)
Distributeur d’air Anti-calage, autolubrifiant
Silencieux d'échappement d'air
Pompe à seul écrou, système de maintenance facilité
Options complémentaires intégrées :
Pièces internes mouillées finition de surface 0,8Ra – Pièces externes non mouillées finition de surface 1Ra
Amortisseur de pulsation intégré au collecteur de refoulement (même état de surface que la pompe)
ATEX Groupe II Cat 2 IIB T4
Sièges fendus pour auto drainage
Membranes renforcées
Valve d'air en Polypropylène
Fournie avec documents :
Certificat Matière 3.1
Certification approuvé : USP class VI (pour le PTFE), UE 1935/2024, FDA
Fichier 3D de la pompe
Vue de la pompe éclatée
La pompe est conçue pour une pression maximale de 7,2 bar et une température maximale de 100 °C.
Pour atteindre 200 l/h nous recommandons d’installer une boucle de recirculation ce qui améliorera la maîtrise du débit et limitera les pulsations.
